Kondycjoner zasilania PC-10000DC
łączy w jednym urządzeniu 4 funkcje: filtrowanie zakłóceń sieci; redukowanie składowej stałej napięcia zasilającego; zasilacz liniowy dla portów USB; oraz zabezpieczenie przeciwprzepięciowe i przeciążeniowe (dla wszystkich wyjść, w tym portów USB).
Filtrowanie zakłóceń sieci
Sieć elektryczna w naszych domach lub miejscach pracy narażona jest na różne zakłócenia, np. elektromagnetyczne (EMI) generowane przez urządzenia podłączone do tej samej sieci (lodówki, klimatyzatory, komputery itp.). Te zakłócenia powstają nie tylko wewnątrz domu lub biura, ale także we wszystkich urządzeniach znajdujących się w budynku lub poza nim, a także mogą się różnić w zależności od pory dnia lub tygodnia, kiedy zmienia się natężenie ruchu w sieci elektrycznej. Wszystkie te zakłócenia, które nazywamy szumami, mają bardzo negatywny wpływ na źródła zasilające Twój system i generują niechciane efekty oraz zakłócenia. Ta „brudna” energia elektryczna może mieć negatywny wpływ na wydajność Twojego systemu audio-video.
Kondycjoner zasilania PC-10000DC to świetny sposób na ograniczenie negatywnych efektów pochodzących z zasilania i odizolowanie systemu od zanieczyszczonej energii. Zanieczyszczona energia elektryczna ma również negatywny wpływ na obwody wewnętrzne i zasilacze Twojego sprzętu, a ponieważ kondycjoner PC-10000DC działa jako bufor między gniazdkiem ściennym a sprzętem, pomoże on wydłużyć żywotność podłączonych komponentów.

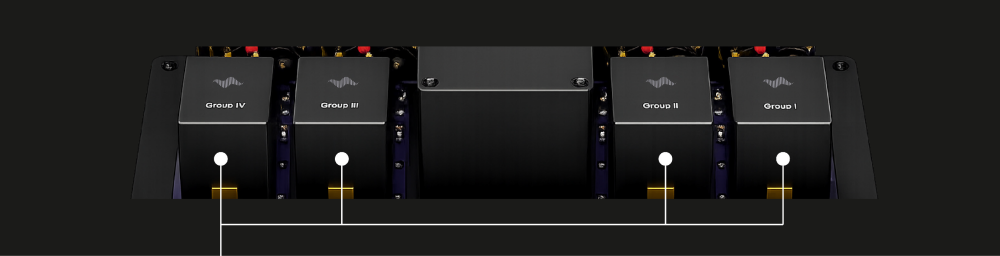

- Niezależne grupy gniazd zasilania 230V (typu Schuko) wyposażono w 4 niezależne filtry przeciwzakłóceniowe, z których każdy został specjalnie zaprojektowany dla danej grupy oraz przeznaczony do współpracy z konkretnymi urządzeniami audio i wideo.
- Zoptymalizowany układ płytek drukowanych został dopasowany do ścieżek przepływu prądu, co pozwala skutecznie ograniczyć promieniowane zakłócenia elektromagnetyczne i zapewnić stabilniejszą pracę podłączonego sprzętu.
- Oddzielne cewki indukcyjne SQ typu common dla każdej grupy gniazd
- Uzwojenie wykonane z płaskiego drutu z miedzi beztlenowej o wysokiej czystości.
- Niska rezystancja prądu stałego, równomiernie rozproszone pole elektryczne oraz wyjątkowo mała pojemność rozproszona zapewniają skuteczniejsze filtrowanie zakłóceń EMI o wysokich częstotliwościach.
- Dobre odprowadzanie ciepła przekłada się na wyższą wydajność pracy.
- Duży przepływ prądu, którego gęstość jest ponad 1,3 razy większa niż w przypadku okrągłego drutu miedzianego, pozwala uzyskać lepsze filtrowanie przy zachowaniu podobnych rozmiarów.
- Dodatkowe zalety wspierające skuteczniejsze filtrowanie: zamknięty obwód magnetyczny, niewielki wyciek pola magnetycznego, dobre przewodzenie i promieniowanie ciepła, stabilna charakterystyka pracy oraz lepszy efekt naskórkowości przy wysokich częstotliwościach.
- Wysokiej jakości kondensatory klasy X i Y wspomagają filtrowanie oraz całkowitą stabilność systemu
- Dużej mocy transformator toroidalny 200W zapewnia skuteczną izolację od zakłóceń sieciowych dla urządzeń źródłowych
- Niezależna osłona ekranująca z dedykowanymi otworami wentylacyjnymi zapewnia lepsze ekranowanie elektromagnetyczne oraz bardziej efektywne odprowadzanie ciepła.
- Okablowanie 18AWG wykonane z miedzi beztlenowej, przewód główny AWM 1672 oraz wtórny AWM 1007, gwarantuje doskonałą przewodność oraz wysoką niezawodność działania.
- 12 mosiężnych zworek zapewniających połączenie bez użycia przewodów pomiędzy każdą grupą filtrów a płytą główną. Każda grupa filtrów jest połączona z płytą główną za pomocą trzech masywnych mosiężnych zworek, co gwarantuje możliwie najkrótszą ścieżkę przepływu prądu, zapewniając optymalną wydajność oraz minimalne straty.
- Indywidualne metalowe ekranowanie układów filtrujących każdej grupy, płyty głównej oraz transformatora zasilania, zapewnia optymalną separację i ogranicza zakłócenia.
DC BLOKER
Wbudowany filtr DC napięcia zasilającego (DC Bloker) usuwa lub ogranicza niepożądaną składową stałą w wybranych wyjściowych gniazdach zasilających, która jest odpowiedzialna za szumy (brzęczenie) i wyższą temperaturę pracy transformatorów, co pogarsza jakość dźwięku. Dzięki temu podłączone komponenty pracują ciszej i wydajniej, a przydźwięk sieciowy w kolumnach głośnikowych jest znacznie zredukowany.
• DC Bloker z przełączaniem w czasie rzeczywistym dla wybranych grup gniazd zasilania 230V.
• Możesz włączać i wyłączać DC Bloker na bieżąco, aby uzyskać najlepszą jakość dźwięku.
• Silne blokowanie przychodzącego prądu stałego do 12000mV (12V).
• 10 mostków wysokoprądowych i wysokiej częstotliwości oraz 2 kondensatory 47000uF – niezwykle skuteczne blokowanie prądu stałego, a jednocześnie unikanie negatywnego wpływu na jakość dźwięku.
ZASILACZ LINIOWY DLA WYJŚĆ USB
Większość urządzeń elektronicznych zasilanych prądem stałym (DC) wykorzystuje proste, niedrogie zewnętrzne adaptery z zasilaczami impulsowymi.
Takie adaptery działają z wysokimi częstotliwościami przełączania w celu dostarczania zasilania, co może powodować przedostawanie się różnych zakłóceń elektrycznych do podłączonych urządzeń, a nawet wprowadzać te szumy do sieci elektrycznej, wpływając na inne urządzenia.
Szumy drastycznie pogarszają jakość dźwięku i wydajność urządzeń audio-wideo.
Rozwiązaniem jest zastosowanie wysokiej jakości zasilacza liniowego jaki jest używany w PC-10000DC z wbudowanym toroidalnym transformatorem izolującym.
Zasilacz liniowy PC-10000DC oferuje bardzo wyraźną i natychmiastową poprawę jakości dźwięku urządzeń zasilanych prądem stałym.
System zasilania portów USB wykorzystuje trójstopniową sieć filtrującą:
• Poziom I i II dla napięć 230V: wstępne filtrowanie przez główny system filtracji zakłóceń zasilania urządzenia, a następnie dodatkową izolację i filtrowanie zapewniane przez wbudowany transformator zasilania.
• III poziom dla napięcia stałego (DC): specjalnie zaprojektowane filtrowanie na etapie końcowym, w tym filtrowanie zakłóceń EMI o wysokiej częstotliwości dla wyjścia 5V, niezależne dla portów USB.
Wyjścia USB są wyposażone w zabezpieczenia TVS (tłumik napięcia przejściowego) oraz ochronę przeciwprzepięciową, aby chronić przed problemami pochodzącymi od podłączonych urządzeń.
OKABLOWANIE WEWNĘTRZNE Z MONOKRYSTALICZNEJ MIEDZI BEZTLENOWEJ 5N (99,999%)
• Przewody wewnętrzne łączące płytki grup z gniazdami 230V, jak również okablowanie wejściowe, wykonane są z miedzi beztlenowej 5N (99,999%) o grubości 12AWG w strukturze monokrystalicznej.
• Przewody łączące wszystkie przełączniki – Power, Phase – z płytą główną to AWM 1015 12AWG z miedzi beztlenowej.
• Przewody łączące porty USB z płytą główną to AWM 1672 20AWG z miedzi beztlenowej.
• Wskaźniki analogowe i cyfrowe są podłączone do płyty głównej za pomocą przewodów AWM 1672 z miedzi beztlenowej (podwójnie izolowanych 22AWG dla wskaźnika analogowego, oraz 26AWG dla wskaźników cyfrowych).
OCHRONA PRZED PRZEPIĘCIAMI I PRZECIĄŻENIAMI
PC-10000DC zapewnia ochronę przeciwprzepięciową i przeciążeniową wszystkich wyjść.
Ochrona I poziomu: system filtrowania i ochrony.
II poziom, 4-stopniowa dodatkowa ochrona portów USB: system wykorzystujący wbudowany transformator separacyjny → regulator przełączający obniżający napięcie → filtrowanie EMI wysokiej częstotliwości dla wyjścia 5V → obwód zabezpieczający przed zwarciem i przeciążeniem termicznym, specjalnie zaprojektowany dla portów USB.
PLATFORMA ANTYWIBRACYJNA
Wszystkie kluczowe komponenty, w tym płytki grup i płyta główna, są zamontowane na platformie antywibracyjnej umieszczonej na 12 dystansach tłumiących drgania. Platforma ta zapewnia dodatkową izolację elementów, co przekłada się na lepszą ochronę przed mechanicznymi wibracjami i zakłóceniami.
NÓŻKI ANTYWIBRACYJNE
Kondycjoner stoi na izolujących kulkowych nóżkach, które skutecznie odseparowują urządzenie od niepożądanych drgań. Każda nóżka składa się z dwóch masywnych, metalowych elementów z metalowymi kulkami umieszczonymi pomiędzy nimi, a także z podkładek tłumiących znajdujących się zarówno od spodu, jak i między nóżką a dolną częścią obudowy kondycjonera.
POZOSTAŁE FUNKCJE
- Analogowy wskaźnik napięcia z przełączanym podświetleniem w 5 wybieralnych kolorach umożliwia łatwe monitorowanie stabilności napięcia zasilania w gniazdku sieciowym.
- Dwa wyświetlacze cyfrowe zapewniają odczyt w czasie rzeczywistym napięcia (V), natężenia prądu (A, mA), mocy (W), częstotliwości (Hz) oraz współczynnika mocy (PF), z możliwością wyłączenia wyświetlaczy.
- Detekcja fazy oraz przełącznik polaryzacji wskazują nieprawidłową fazę zasilania i umożliwiają jej łatwą korektę.
- Pozłacane piny oraz styki gniazd zasilających i gniazda wejściowego.
- W zestawie wysokiej klasy przewód zasilający TAGA Harmony TPC-TS-1.5m
Dzięki kondycjonerowi zasilania PC-10000DC będziesz mógł cieszyć się najlepszą jakością pracy swojego sprzętu audio i video.
